CG-10M

水晶発振子は温度変化の影響による周波数変動が発生するため、温度変化を限りなくゼロにすることが発振精度の安定化につながります。恒温槽付水晶発振器「OCXO(Oven Controlled Crystal Oscillator)」は、水晶発振子の温度を一定に保つための恒温槽を持つ構造。温度変化による発振周波数の変動が限りなくゼロになることで発振が安定化し、常に精度の高いクロック信号を発生させることが可能です。『CG-10M』に搭載されるOCXOは、温度変化による周波数の変動(周波数温度特性)が+/-３ppb以内、水晶発振子そのものの性能を表す周波数精度が+/-0.1ppm以内という高スペックを実現しました。常時リスニングに使用されるマスタークロックジェネレーターに最適な性能をめざし、周波数温度特性だけではなく、周波数経年変化や位相ノイズ特性にも優れているものを採用しました。OCXOのケース上面には厳重に検査管理されていることを証明する「TEAC Reference OCXO」の表示と、個別のシリアルナンバー(S/N)がレーザー刻印されています。

※ppm=10^-6 ppb=10^-９

複数の機器にクロック信号を供給することができるよう、金メッキされたBNC端子(50Ω)を4系統装備。USB DACやネットワークプレーヤー、SA-CDプレーヤーなど、10MHzクロック入力対応機器を並列に最大4台まで接続することができます。

系統毎に電源部からバッファーアンプ、出力端子に至るまでを完全独立した回路構成とし、外部に複数台接続したときの相互干渉を極力排除しました。系統毎の回路にバッファーアンプを設けることにより、生成したクロック信号を4つに分配する際、各出力端子での信号波形の乱れを生じることなくオリジナルの高精度な10MHzクロック信号を全てのBNC端子から出力します。

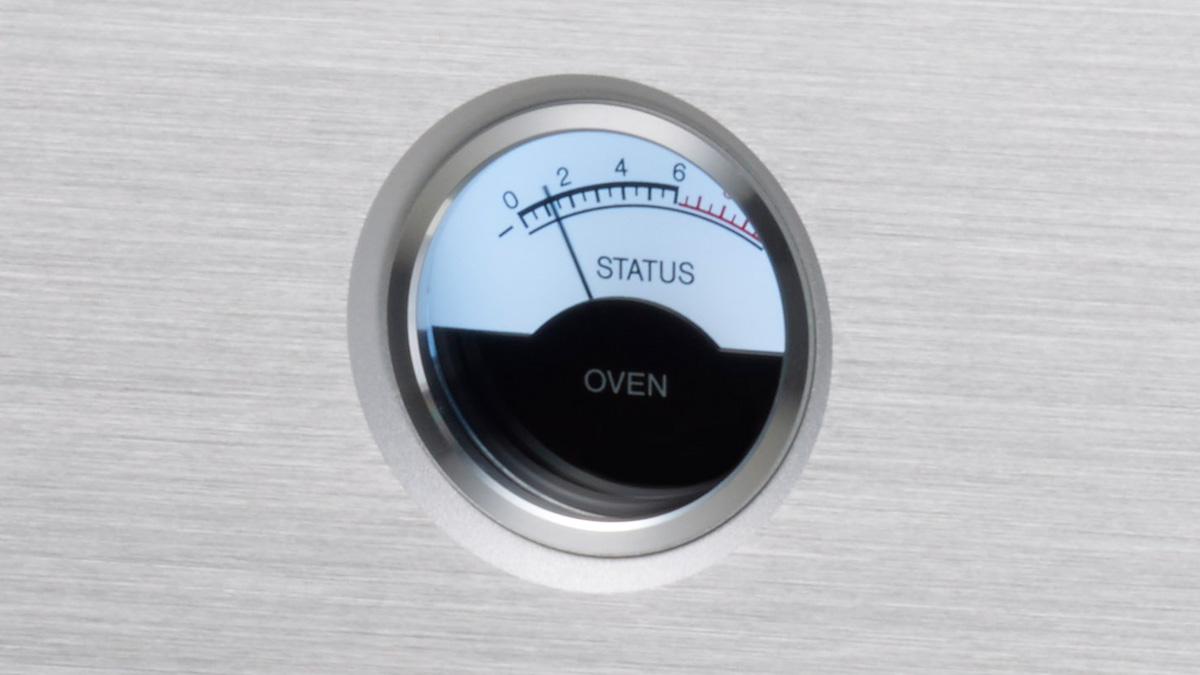

シンプルなデザインに映えるOVEN STATUSアナログメーターは、水晶発振器OCXO内部の発振安定状態を常時表示しています。一般的には確認できないOCXO内部の安定状態を表示することで安心してお使い頂けます。
また、周辺オーディオ機器の照度にマッチさせるためのメーター照度調節機能(消灯モードも設定可能)も搭載しました。

※電源を入れてから約2分程度でほぼ安定状態になりますが、完全に安定するまでは10分以上を必要とします。音質的な面から、10分以上経過してからのご使用を推奨します。

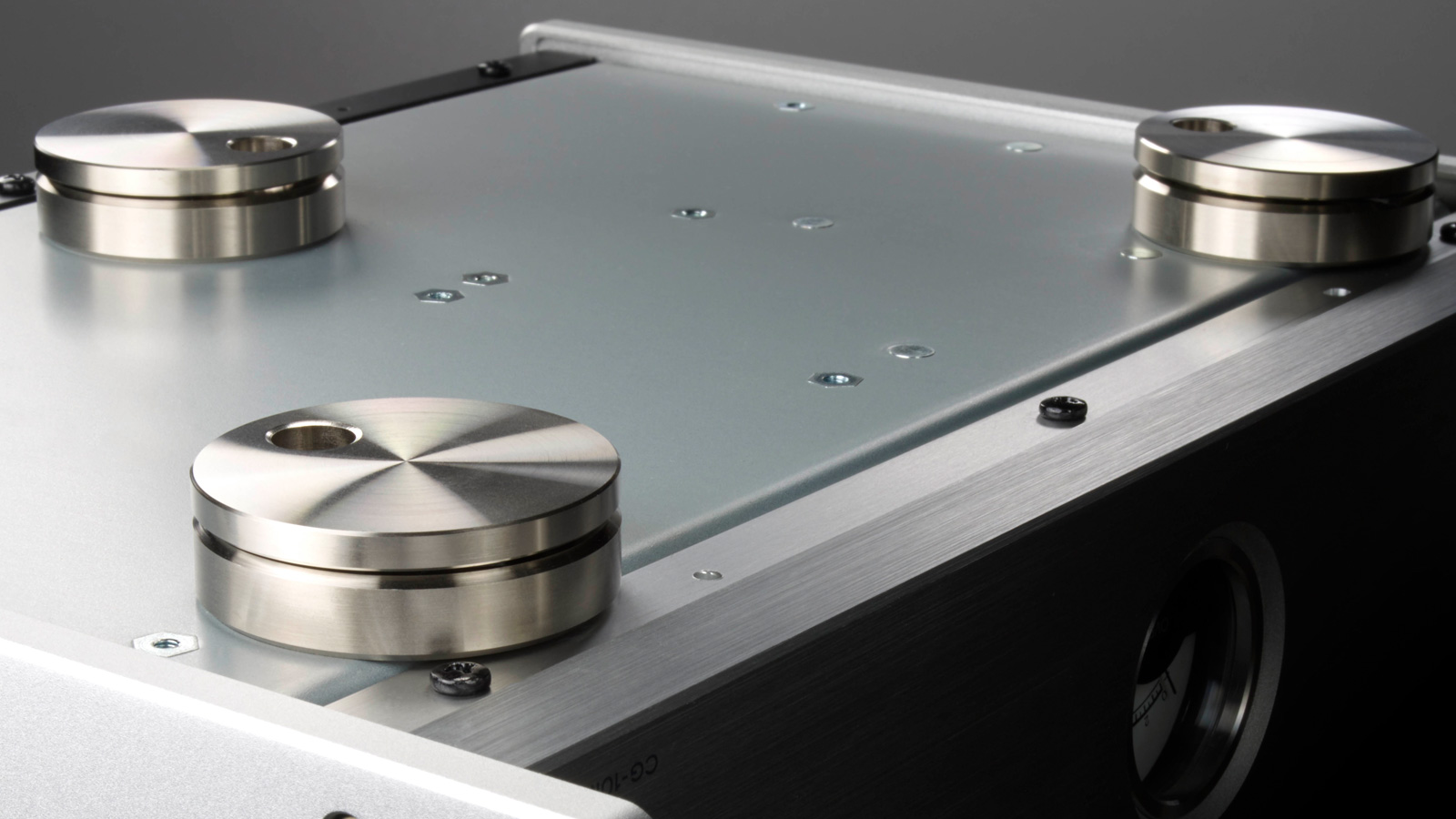

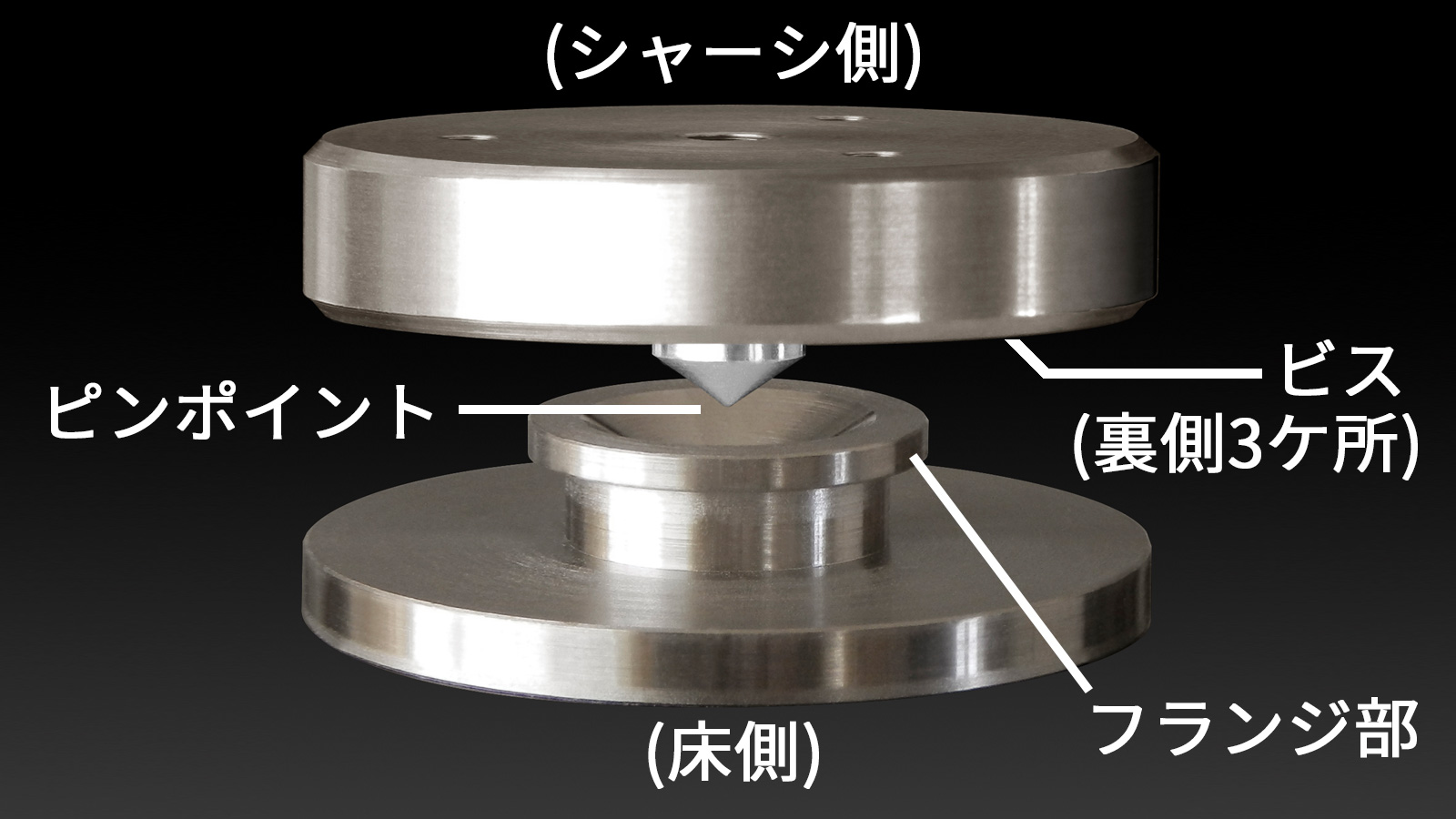

床面のわずかな歪にも影響されず、安定した本体の接地を可能にする３点支持方式の脚部を採用。各脚部にはスパイク形状を持つフット部とすり鉢状の受け皿を持つフットベースが一体化した(ティアックオリジナル※)構造とし、ピンポイントで振動や共振を減少させることで、クロックの安定発振にも大きく寄与します。オーディオ機器用の脚としては理想的と言われるものの、設置時の位置決めが非常に困難であったピンポイント方式による設置が簡単に行えます。

※特許第4075477号、特許第3778108号

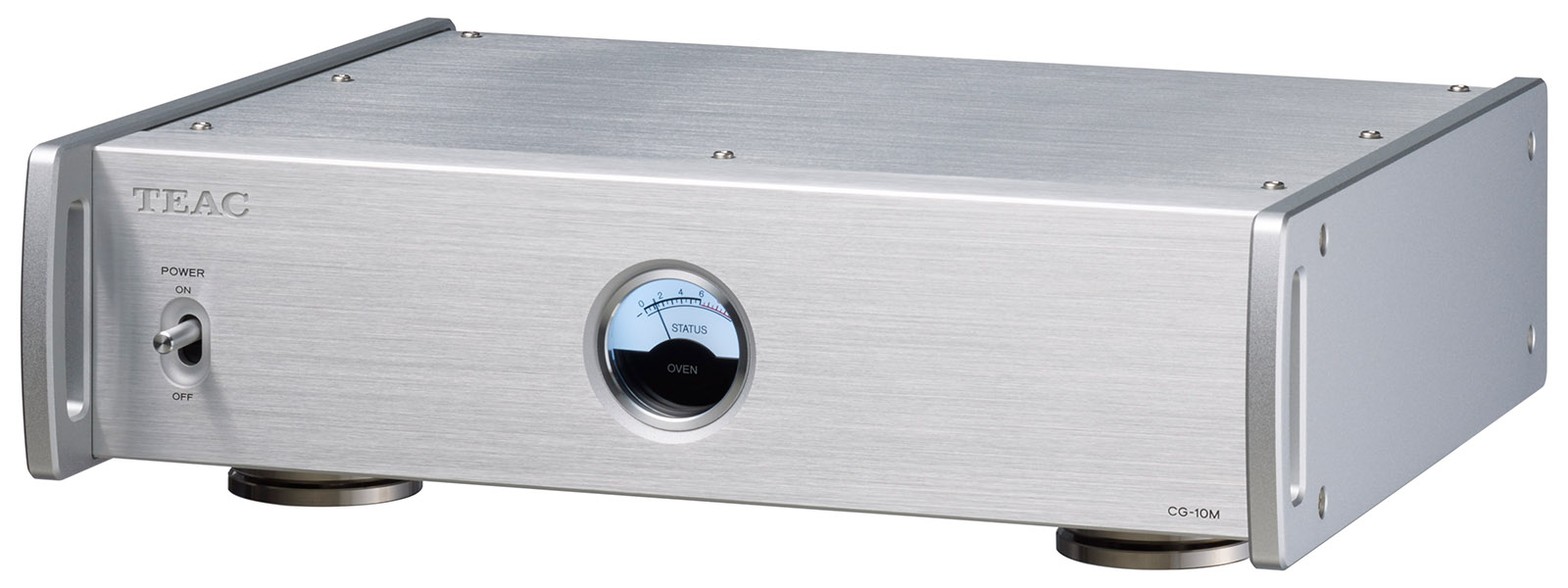

電波ノイズを効率的に遮断するA4サイズの金属製シャーシにReference 500シリーズと共通のアルミ製パネルを採用。UD-503やNT-503などとの組み合わせはもちろん、オーディオラックの空いたスペースなどへの設置も容易な大きさで、フルサイズ機との接続時にもスペースファクター的に有効です。

※2017年10月現在
